摘要：用常用的液體智能渦輪流量計測量低黏度的成品油和輕質原油時，出現油內含水的工況。以油水混合液為研究對象，研究其*二組分在不同體積分?jǐn)?shù)下對渦輪流量計測量誤差的影響。研究表明：不同口徑的渦輪流量計在不同總參比流量下，引起的測量誤差不同；相同口徑的螺旋葉片渦輪流量計在*二組分不同體積分?jǐn)?shù)下，引起的誤差變化比直葉片渦輪流量計大；渦輪流量計測量水中含油混合液由*二組分體積分?jǐn)?shù)不同引起的測量誤差比油中含水大。

在流程工業中，常用液體流量?jī)x表測量液-液兩相流體流量，與用單相流體（如水）校準的流量相比，測量結果會有一定偏差。對該問題，20世紀90年代英國Hertfordshire大學針對油水混合液中*二組分液體體積分?jǐn)?shù)對多種流量?jī)x表做流量測量影響的實驗研究。 筆者曾轉述其中科里奧利質量流量計和渦街流量計兩種新型流量?jī)x表的研究。然而在石油工業常用渦輪流量計（TUF）測量中低黏度的成品油和輕質原油時，出現油內含水的工況，為此筆者進一步分析討論*二組分體積分?jǐn)?shù)對渦輪流量計測量誤差影響的程度。

1、實驗

實驗對象是ITTBarton公司50mm（2in）和100mm（4in）直葉片TUF和Faure Herman公司50mm和10mm螺旋葉片TUF。

試驗在英國**工程實驗室（NEL）的多相流**標準裝置A和油水混合回路稱重系統校準裝置A上進行。A裝置用于校準100mmTUF，油和水分別由各自參比（標準）流量計測量；B裝置用于校準50mmTUF。油水混合液由混合泵混合、稱重并由快速取樣回路中科里奧利密度計測量密度，求取密度與*二組分體積分?jǐn)?shù)以及參比體積流量。

油水混合液是相互不溶的液液雙組分流體，油*號是Mobil Velocite D（相對密度為865kg·m-3），*二組分體積分?jǐn)?shù)分別為3%，6%，9%，12%，15%。

2、結果與討論

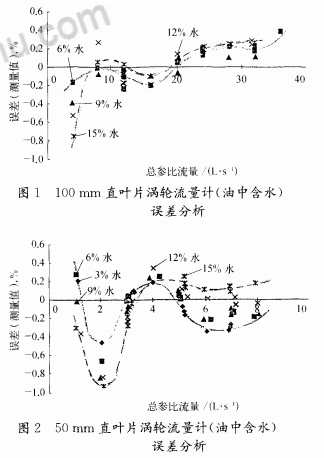

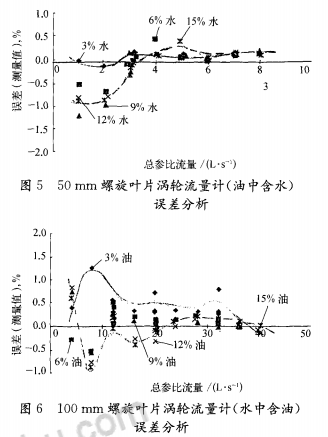

圖1～圖3是直葉片TUF實驗結果，圖4～圖6是螺旋葉片TUF實驗結果。為便于觀察變化趨勢，筆者在圖中添繪了*二組分*低和*高體積分?jǐn)?shù)數據點曲線。

油水混合液在水平管道內靜止時油和水是分層的；在開始流動或很低流速時處于油水兩層的分層流；隨著流速增加油水逐漸混合，流速愈大兩相混合愈均勻；當進入渦輪葉片轉動時兩相混合將更為均勻。因此，混合液兩相均勻程度是影響測量誤差的因素之一。

1）*二組分體積分?jǐn)?shù)引起的誤差變化。從圖1～圖6可以看出*二組分體積分?jǐn)?shù)在3%（6%）～15%之間引起誤差絕大部分在0.2%～1.0%。

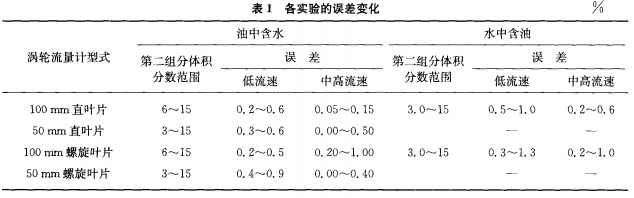

100mm渦輪流量計總參比流量大于12L/s時，50mm渦輪流量計總參比流量大于3L/s時，兩相流混合更趨均勻使誤差減少；而在低流速時流誤差變化較大。各實驗的誤差變化見表1所列。

比較兩種渦輪葉片TUF的誤差變化。總體上相同尺寸螺旋葉片TUF*二組分體積分?jǐn)?shù)引起的誤差變化比直葉片TUF大。

3）油中含水與水中含油兩者誤差變化的差異。渦輪流量計測量水中含油*二組分體積分?jǐn)?shù)變化引起測量誤差變化比油中含水大。

隨著油中含水*二組分體積分?jǐn)?shù)增加，誤差沿y軸正向變化；隨著水中含油*二組分體積分?jǐn)?shù)增加，誤差則沿y軸負向變化。

3、結束語

兩種渦輪葉片流量計測量液液雙相流時，*二組分體積分?jǐn)?shù)變化的效應對（0.2%～0.5%）R準確度TUF是不容忽視的。

100mm渦輪流量計測量的總參比流量為12L/s和50mm渦輪流量計測量的總參比流量為3L/s時，相當于標準管徑流速1.53m/s。實驗表明TUF測量值低于該值時，*二組分體積分?jǐn)?shù)變化引起誤差變化較大。這一速已接近流程工業常用經濟流速1.5～3.0m/s的下限。因此，必要時應縮小儀表口徑以提高流速減小*二組分體積分?jǐn)?shù)變化的影響。
