        渦輪流量計直管段要求

        發布時間:2021-04-13 08:52:08??點擊次數:1842次
        渦輪流量計測量精度高,安裝簡單容易操作,是應用廣泛的流量計之一,同時渦輪流量計能很好的適應較嚴苛的工作環境 ,為了保證流量計的測量準確度,讓流量計更好的工作,嚴格按照要求安裝流量計是基礎條件。那么渦輪流量計安裝直管段要求,要注意哪些事項呢?接下來我們來一一解說。

        一、安裝要求
        (1)安裝環境
        A)安裝場應該符合溫度和濕度的要求,具體溫度和濕度范圍可查看流量計說明書。
        B)盡量安裝在室內,避免風吹日曬雨淋,如安裝在室外,選型時要按照安裝環境選擇合適的防護等級,有必要的情況下,給與一定的保護措施。
        C)避免在配管振動或應力場所,有必要時,流量傳感器的前后管道做支撐牢靠,使之無明顯振動。
        D)安裝時原理外界電廠、磁場,必要時,采取有效的屏蔽措置來消除干擾。
        E)在有防爆要求的場所,應采用隔爆放大器。
        F)選擇安裝點時要留有一定的空間,便于安裝、操作及后期維修。

        (2)安裝方向及位置
        A)流體流動方向應與流量計傳感器外殼上流向箭頭方向一致,安裝時必須使管道內流體滿管,才能保證高精度測量。
        B)為了保證具有較高的測量精度,盡量將流量計(傳感器)水平安裝在水平管道上
        C)垂直安裝時,要注意要使流體方向是自下而上,以確保流量傳感器的主體內充滿液體,不得有氣泡。

        二、渦輪流量計安裝對管道的要求
        (1)流量計上游端至少應有10DN(DN為公稱通徑)的直管段,下游應不少于5DN直管段,且其內壁應光滑清潔無凹痕、積垢和起皮等。

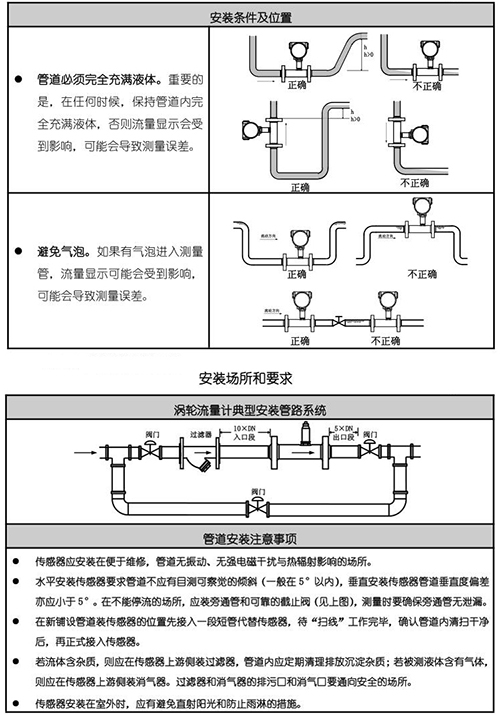

        (2)傳感器的管道軸心應與相連管道軸心同心,連接密封圈不得深入凸出到管道內,不同情況下的直管段要求如下圖:
        三、安裝注意事項
        (1)為了消除回流,流速分布不均勻和旋流的影響,可在上游裝上整流器。
        (2)當被測液體中含有固體雜質時,應在流量傳感器的上游安裝過濾器,過濾器的安裝位置應考慮便于過濾網的拆裝。
        (3)液體中混有氣體或測量易氣化的液體時,應安裝空氣分離器(消氣器)。
        (4)通過流量傳感器的流量過大時,會使軸承壽命過短,可通過閥門將流量調到合適大小,其閥門應安裝在流量計的下游。
        (5)為了在檢修中不中斷流體輸送,通常在流量傳感器的上下游安裝截止閥,同時設置旁通管道,并應確保測量時旁通管道在旁通閥門關閉時不泄漏。
        (6)若有可能產生逆向流,應加止回閥,以防止流體反向流動。
        (7)為了避免流量計內聚集氣體,流量計不應安裝在水平管線的zui高點。
        (8)若流量計安裝在管線的低點,應在管線上安裝排放閥,定期排放沉淀物。
        (9)對新鋪設的管道進行清掃時,應在安裝流量計(傳感器)的部位先接入一段短管,待清掃完畢后再裝上流量計。
