鍋爐給水流量計裝在什么位置

發布時間：2021-09-11 01:13:19??點擊次數：2263次

在使鍋爐給水流量計中了為了達到工作穩定可靠，選擇安裝地點是關鍵，那安裝在什么地方才符合要求，或是應該注意什么，以下文章為您解答：

1、安裝場所的選擇：

·選擇測量管內不會出現負壓的場所；

·避免安裝在電機、變壓器等強電設備附件，以免引起電氣干擾；

·避免安裝位置周圍有強腐蝕性氣體的場所；

·測量混合相流體時，避免引起相分離的場所；

·環境溫度一般應在-25℃～60℃范圍內，盡可能避免陽光直射；

·安裝在無振動或選擇振動小的場合，如果振動過大，應該在傳感器前后的管道上加固定支撐；

·環境相對濕度應該在10%～90%范圍內；

·避免安裝在能被雨水直淋或者浸沒的場所；

2、對直管段長度的要求：(D為流量計的內徑)

鍋爐給水流量計對前后直管段的要求比較低，一般對于90°彎頭，T形三通，異徑管、全開閥門等流動阻力件，離鍋爐給水流量計的電*軸中線(不是傳感器的端面)應該有5D的直管段；對于不同開度的閥門(比如可調開度的閥門)，則上游側的直管段長度需要10D。一般傳感器下游的直管段只需要3D就可以滿足要求，測量不同介質的混合液體時，混合點與流量計之間的距離*少要大于30D

3、安裝位置和流動方向：

鍋爐給水流量計可以水平、垂直、和傾斜安裝在管道上：

在水平安裝時，鍋爐給水流量計的電*軸必須水平，防止由于流體所夾帶的氣泡而產生電*短時間的絕緣，也可以防止電*被流體中沉積物覆蓋。不應該將傳感器安裝在*高位置處，以免有氣體積聚。

垂直安裝時，應該使流動方向向上，這樣可以使無流量或者流量很小時，流體中夾帶的較重固體顆粒下沉，而輕的肢肪類物質上升離開鍋爐給水流量計的傳感器電*區，在測量泥漿、礦漿等液固兩相介質時，避免固相沉淀和傳感器襯里的不均勻摩擦。如上圖所示。

·傳感器的測量管道必須充滿流體，必須有一定的背壓。為防止出現負壓(損壞襯里)，鍋爐給水流量計不應該安裝在泵的進口，而應該安裝在泵的出口；在傾斜安裝時，必須安裝在上升管道；在開口排放的管道安裝時，必須安裝在管道的較低處。

應在傳感器的下游安裝控制閥和切斷閥，而不應該安裝在傳感器上游

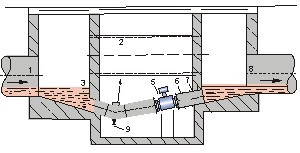

在測量井內安裝流量計的方式

(1、入口 2、溢流管 3、入口 4、清洗孔 5、流量計 6、短管 7、出口 8、排污口 9、排污閥)

1、勵磁電纜可選用HZ中型橡套電纜，其長度與信號電纜一樣

2、信號電纜和其他動力電源電纜必須嚴格分開，不能敷設在同一根管子內，不能平行敷設，不能絞合在一起，應分別單獨穿在鋼管內。

3、信號電纜和勵磁電纜盡可能短，不能將多余的電纜卷在一起，應將多余電纜剪掉，并重新焊接頭，電纜進入傳感器電氣接口時，在端口處做成U型，這樣可以防止雨水滲透到傳感器中。

4、分體型鍋爐給水流量計勵磁電纜和轉換器之間的連接用專用接線完成，轉換器和外部的連接同一體型鍋爐給水流量計。
