        使用的渦輪流量計產生故障原因的解決辦法

        發布時間:2021-03-10 03:25:03??點擊次數:2196次
        摘要:以通快(TRUMPF)激光切割機上使用的定量控制渦輪流量計所出現的報警為例,分析了產生該故障的原因,并給出了相應的解決辦法。
        渦輪流量計是工業界普遍采用的用于測量單位流動的速度式流量儀表,其測量原理是:在管道中心安放一個渦輪,當流體通過管道時,沖擊渦輪葉片,對渦輪產生驅動力矩,使其克服摩擦力矩和流體阻力矩而產生旋轉。在一定的流量范圍內,對于一定的流體介質黏度,渦輪的旋轉角速度與流體流速成正比;當渦輪葉片切割由永久磁鋼產生的磁力線時,引起磁通變化,經前置放大器放大、整形后,產生與流速成正比的脈沖信號,送入顯示儀表進行計數和顯示,這樣根據單位時間內的脈沖數和累計脈沖數即可求出瞬時流量和累積流量。本文以通快(TRUMPF)激光切割機出現的關于液體流量計的報文為例,分析了流量計出現故障的可能原因,并給出相應的診斷方法和處理過程。
        1、故障現象
        圖1為渦輪流量計實物圖。在通快機床Trulaser3030BE出現以下報警:
        13101405:RF generator 1 is reporting errors(射頻發生器1報錯);
        13100209:Forcibly actuated shutdown of the chiller(冷水機被強制關斷);
        12050053:Warning:Q2 flow too low(警告:Q2流量過低)。
        2、故障分析
        *先檢查水箱里面并不缺水,其次取下渦輪流量計檢查渦輪葉片是否損傷,用嘴吹氣明顯能聽到渦輪的旋轉聲,查看渦輪葉片上并沒有發現大顆粒雜質,初步判斷Q2流量計損壞。

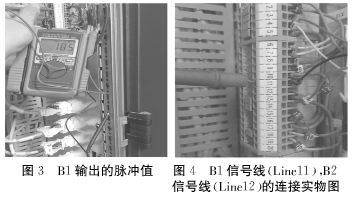

        根據用戶手冊可知Q1和Q2的流量值〔1/min〕=所測頻率值〔Hz〕×0.083。根據流量計部分電路圖(見圖2)可知:流量計B1的針腳14接地,針腳,11接輸出信號線F1;流量計B2的針腳15接地,針腳12接輸出信號線F2。用萬用表的Hz檔實測針腳11,其讀數是,185Hz,如圖3所示,這表明流量計B1是正常的。同理用萬用表的Hz檔實測針腳T2,其讀數是0Hz,B1和B2的電壓值24V,正常,這說明流量計B2已經損壞。觀察高頻發生器的數據流量Q2確實為0,于是產生流量過低的報警。
        3、故障排查
        既然判斷流量計B2損壞,購買一個新的流量計可以解決問題,但可能會造成較長時間的機床停機。這時可采用以下方法進行應急處理:*先從插槽12拔掉流量計B2的信號線,再從插槽11(即流量計B1的信號線上)并聯一根銅線到插槽12,這樣流量計B2與B1共用相同的信號,起到了短接B2的作用,如圖4所示。短接后報警消除,機床可以正常加工。
