        防凍液流量表的工作原理與實驗效果分析

        發布時間:2020-09-02 02:11:14??點擊次數:2097次
        防凍液流量表是采用一體化液體渦輪流量計結構為防爆設計,可以顯示流量總量,瞬時流量和流量滿度百分比。電池采用長效鋰電池,單功能積算表電池使用壽命可達5年以上,多功能顯示表電池使用壽命也可達到12個月以上。渦輪流量計是一體化表頭可以顯示的流量單位眾多,有立方米,加侖,升,標準立方米,標準升等,可以設定固定壓力、溫度參數對氣體進行補償,對壓力和溫度參數變化不大的場合,可使用該儀表進行固定補償積算。
        1防凍液流量表工作原理
        防凍液流量表是基于傳統阻抗式環空找水儀改進的,改進了集流傘中心管及進液口的結構,增加了氣液分離短節。針對聚集于集流傘上端的氣體設計了排氣通道,將氣體直接排出(排氣通道位于集流傘內部進液口上端),不流經測量通道,從而將油氣水三相流測量簡化為兩相流測量。

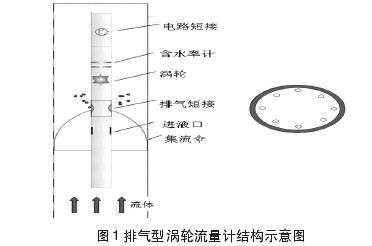

        該儀器結構(圖1)包括集流傘、排氣短節、渦輪、含水率短節及電路短節。排氣短節位于集流傘的頂部,由外殼與內部8根排氣通道組成。渦輪葉片與外殼之間留有一定的空隙,即使較大砂?;螂s物也可順利通過。葉片下方設計有螺旋形增力葉片,提高了渦輪的靈敏度,渦輪K值提高到2.0左右,降低了渦輪的啟動排量,啟動排量*低可將至0.7m3/d。



        表1葡xxx-SPxx井各測點對比數據

        序號
        測點深度 傳統式阻抗 排氣型阻抗
        分層產量(m3/d) 分層產水(m3/d) 分層產量(m3/d) 分層產水(m3/d)
          1071.9 18.2 10.9 14.87 10.33
          1088.3 9.6 8.4 9.07 8.19
          1110.1 1.1 0.7 0.97 0.02
          1123.3 17.9 17.2 17.41 16.71
          1130 0 0.0 0 0
        2實驗效果分析
        由于該儀器能夠通過排氣通道排出集流傘內所聚集的氣體,從而減少脫氣現象對流量測試結果的影響。為驗證該儀器的測試效果,在大慶油田*七采油廠聚驅實驗區的部分產油井進行了對比測試研究。

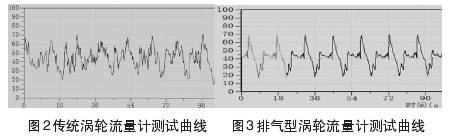

        圖2為傳統防凍液流量表所錄取測井曲線(所測得產量為46.8m3/d),圖3為防凍液流量表所錄取的測井曲線(所測得產量為42.32m3/d),該井當天產液量為41m3/d(排氣型阻抗更貼近井口量油)。
        通過以上數據對比(表1),1號層存在問題,后經過分析歸結于產氣影響。而排氣型阻抗通過氣閥排出氣體,有效的降低了脫氣對測試數據的影響。

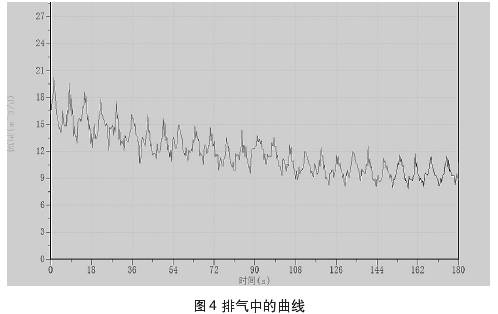

        圖4、圖5中所示曲線為測量過程中所截取的集流傘中所聚集的氣相,通過排氣通道排出時與排出后的測量曲線。測試過程中錄取到的儀器排氣的過程,當集流傘完全支開后仍需要開啟流量測試進行實時檢測,否則可能會錄取資料失真。
        3結論
        (1)該儀器通過增加排氣閥排氣,有效的降低了脫氣現象對測試數據的影響。
        (2)該儀器的量程及靈敏度滿足外圍油田的測試需求。
        (3)當產氣量超過排氣范圍時,測試數據仍會失真。
