高壓渦輪流量計安裝要求

發布時間：2021-08-20 01:04:59??點擊次數：1954次

（1）安裝場所

高壓渦輪流量計傳感器應安裝在便于維修，管道無振動、無強磁干擾與熱輻射影響的場所。安裝在室外時，應有避直射陽光和放雨淋的措施。

（2）安裝要求及注意事項

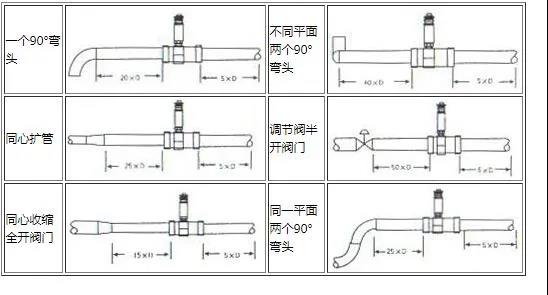

高壓渦輪流量計水平安裝的傳感器要求管道不應有目測可覺察的傾斜（5°以內）垂直安裝的傳感器管道垂直偏差應小于5°，流體方向應有下向上。

不能停流的場所，應加裝旁通和截止閥。

若流體含有雜質，則應在上游側裝過濾器；若含有氣體，則應在上游側裝消氣器。過濾器和消氣器的排污口和消氣口要通向安全的場所。

流量調節閥應裝在傳感器下游，上游的截止閥在測量時應全開，且都不得產生振動和外泄。對于可能產生逆向流的流程應加止回閥以防流體反向流動。

傳感器應與管道同心，密封墊圈不得凸入管路。傳感器不應在水平管線的*高點，以免管線內聚集的氣體（如停流時混入空氣）停留在傳感器處，不易排出而影響測量。

傳感器前后管道應支撐牢靠，不產生振動。對易凝結流體要對傳感器及其前后管道采取保溫措施。

傳輸電纜常用雙芯或三芯帶屏蔽信號電纜，屏蔽信號電纜*好在顯示儀表（流量積算儀或流量計算控制儀）端接地，傳輸路徑不應與動力電源線平行，也不要敷設在動力電源線集中的區域。
