超聲波液體流量計工作原理

發布時間：2021-09-02 08:24:20??點擊次數：1853次

一、工作原理

根據對信號檢測的原理，超聲波液體流量計用的*多的為傳播速度差法、多普勒法兩大類。當超聲波束在液體中傳播時，液體的流動將使傳播時間產生微小變化，并且其傳播時間的變化正比于液體的流速。

1、時差法：測量順逆傳播時傳播速度不同引起的時差計算被測流體速度。

2、相位差法：測量順逆傳播時傳播時由于時差引起的相位差計算速度。

3、頻差法：測量順逆傳播時傳播時的聲環頻率差。

二、結構

超聲波液體流量計由超聲波換能器、電子線路及流量顯示和累積系統三部分組成。

超聲波發射換能器將電能轉換為超聲波能量，并將其發射到被測流體中，接收器接收到的超聲波信號，經電子線路放大并轉換為代表流量的電信號供給顯示和積算儀表進行顯示和積算。這樣就實現了流量的檢測和顯示。

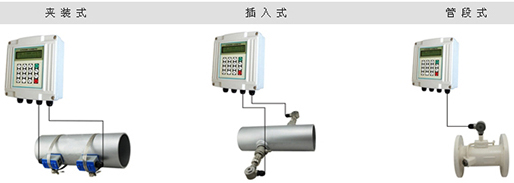

三、分類

●插入式超聲流量計：可不停產安裝和維護。采用陶瓷傳感器，使用專用鉆孔裝置進行不停產安裝。一般為單聲道測量，為了提高測量準確度，可選擇三聲道。

●管段式超聲流量計：需切開管路安裝，但以后的維護可不停產。可選擇單聲道或三聲道傳感器。

●外夾式超聲流量計：能夠完成固定和移動測量。采用專用耦合劑（室溫固化的硅橡膠或高溫長鏈聚合油脂）安裝，安裝時不損壞管路。

●便攜式超聲流量計：便攜使用，內置可充電鋰電池，適合移動測量，配接磁性傳感器。

● 手持式超聲流量計：體積小，重量輕，內置可充電鋰電池，手持使用，配接磁性傳感器。

● 防爆型超聲流量計：用于爆炸性環境液體流量測量，為防爆兼本安型。
