        液體渦輪流量計的接線方法

        發布時間:2022-04-29 11:08:11??點擊次數:3124次

        液體渦輪流量計接線

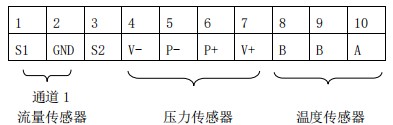

        1 傳感器接線端子說明


        傳感器通道 1(流量信號):

        1:+,

        2:-。

        傳感器通道 2:

        3:+

        2:-。

        壓力傳感器:

        4:V-, 壓力傳感器電源-;

        5:P-, 壓力傳感器信號-;

        6:P+, 壓力傳感器信號+;

        7:V+, 壓力傳感器電源+;

        溫度傳感器(Pt100):

        8: Pt100(1);

        9: Pt100(1);

        10:Pt100(2)。


        2 輸出接線端子說明及接線方法:

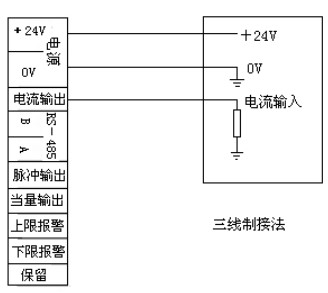

        ①三線制電流接法:

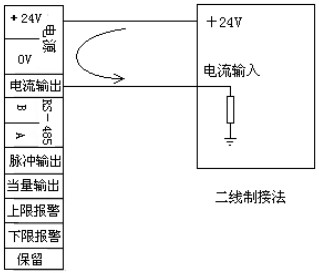

        ②二線制電流接法:


        ③三線制脈沖接法:

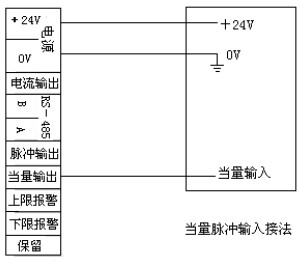

        ④三線制當量接法:


        ⑤報警輸出接線方法
