        浮球液位計的原理、特點、選型及安裝注意事項

        發布時間:2023-04-19 11:25:33??點擊次數:1298次

        原理:磁浮球液位計主要由磁浮球、傳感器、變送器三部分組成。當磁浮球隨液位變化、沿導管而上下浮動時、浮球內的磁鋼吸合傳感器內相應位置上的干簧管,使傳感器的總電阻(或電壓)發生變化,再由變送器將變化后的電阻(或電壓)信號轉換成4-20mA的電流信號輸出,實現對液(界)面位置信號的檢測、傳送與報警控制。


        產品特點:

        1、結構簡單、穩定可靠、重復性好;

        2、不受被測介質物理和化學狀態的影響。如:導電率、介電常數、泡沫、壓力、溫度、蒸發、沸騰、氣泡的影響;

        3、選用不同材料,能用于各種強弱腐蝕、易燃易爆、毒性、強放射性、污濁的介質環境;

        4、液面測量或兩種不同密度介質的界面測量;

        5、防爆結構設計,適合爆炸性環境使用。

        6、二線制4-20mA電流輸出,可帶0.56"LED數碼顯示,便于夜間遠距離觀測。

        7、測量范圍大,不受貯槽高度的限制。

        8、提供特殊應用設計。


        技術參數:

        ▲測量范圍:200~6000mm(大于6m特殊訂貨)

        ▲分辨率:10mm(常用)、5mm、20mm選擇

        ▲輸出信號:4-20mA(二線制)線性電阻,200Ω/m(1/2"、3/8"螺紋安裝方式)

        ▲負載電阻:500Ω(24VDC供電且不帶指示表頭時)

        ▲傳送距離:>1000m

        ▲工作電源:16-30VDC

        ▲介質密度:≥0.5g/cm3(<0.5g/cm3可特殊訂貨)

        ▲公稱壓力:PN2.5~PN160(×0.1MPa)(特殊可達PN320)

        ▲工作溫度:-40~80℃、≤120℃、≤150℃分段

        ▲浮子直徑:Φ24~Φ120(生產商按壓力、密度確定)

        ▲安裝法蘭:DN40~DN150/RF/PL(HG/T20592-2009)(亦可按用戶要求生產)

        2"螺紋(向下安裝型)

        1/2"螺紋(向上安裝型、電阻信號輸出)

        3/8"螺紋(向上安裝型、電阻信號輸出)

        ▲安裝不垂直度:≤±25℃

        ▲電氣接口:M20×1.5內螺紋(其他接口需注明)

        ▲三線屏蔽電纜(螺紋向上安裝型)

        ▲防護等級:IP65

        ▲防爆等級:ExiaII CT6Ga、ExdII CT6Gb



        選型的注意事項:

        1.液體比重不同時,浮球的動作位置將會有所變動,一般SG比水小時,浮球浸在液體中部分將相對增多。

        2.不銹鋼浮球開關產品參考比重以水(SG=1)所以使用時在選用浮球時須考慮液位的比重,一定大于浮球規格所標示,否則,浮球開關無法浮起。

        3.粘度高但不會干涸的液體,一般應選用外徑較大的不銹鋼浮球。

        4.壓力:塑膠類浮球耐壓*大5kg/cm2,SUS浮球耐壓*大20kg/cm2。

        5.請依照被測物之使用溫度、壓力、比重、耐酸堿等特性,適合的不銹鋼浮球。


        安裝注意事項:

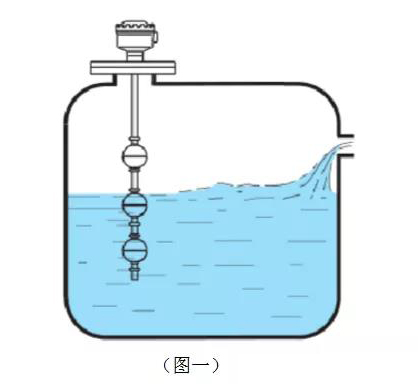

        1)安裝位置應遠離進水口,否則開關會因進水口的波動大而造成誤動作(見圖一)

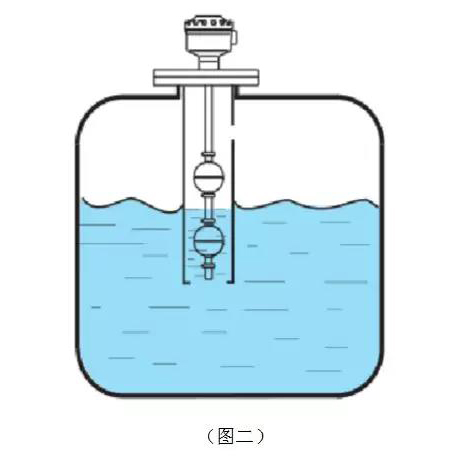

        2)若開關安裝于攪拌區域,可裝置防波管或防波擋板(見圖二)。

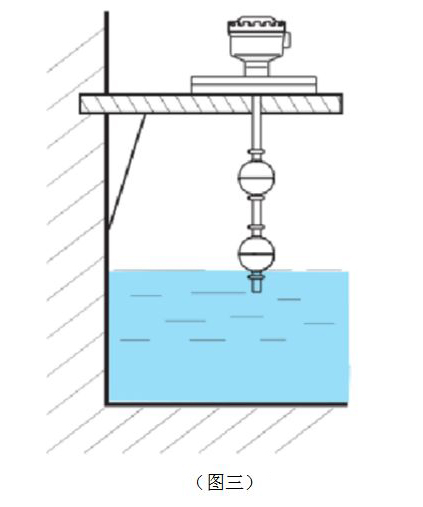

        3)開關裝置于混凝土池壁,可加裝L型角鋼支架(見圖三)。

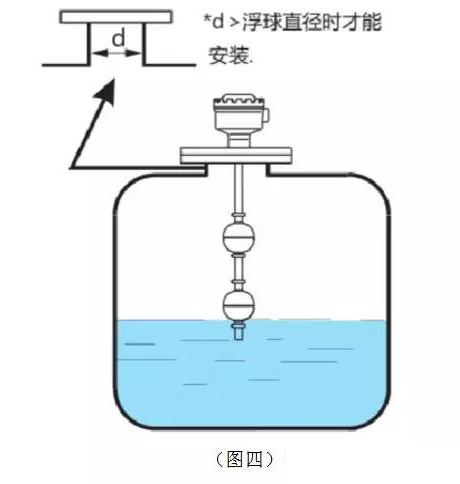

        4)選擇管徑大于浮球直徑的法蘭連接管(見圖四)。
