        投入式液位計組成結構圖

        發布時間:2023-06-01 10:36:22??點擊次數:1391次

        投入式液位計廣泛應用于城市供排水、污水處理、地下水、水庫、河道、海洋等水位監測領域。


        投入式液位計基于所測液體靜壓與該液體的高度成比例的原理,采用先進的隔離型擴散硅敏感元件或陶瓷電容壓力敏感傳感器制作而成,將靜壓轉換為電信號,再經過溫度補償和線性修正,轉化成標準電信號(一般為4~20mA/1~5VDC)的一種測量液位的壓力傳感器,又可以稱之為“靜壓液位計、液位變送器、液位傳感器、水位傳感器”。


        投入式液位計采用先進的隔離型擴散硅敏感元件制作而成,直接投入容器或水體中即可測量出水位計末端到水面的高度,并將水位值通過4–20mA電流或RS485信號對外輸出。


        投入式液位計是基于所測液體靜壓與該液體高度成正比的原理,采用擴散硅或陶瓷敏感元件的壓阻效應,將靜壓轉成電信號。經過溫度補償和線性校正,轉換成4-20mADC標準電流信號輸出。投入式靜壓液位變送器的傳感器部分可直接投入到液體中,變送器部分可用法蘭或支架固定,安裝使用*為方便。

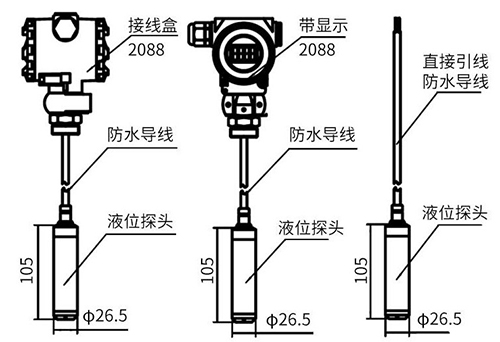

        投入式液位計結構組成

        這種兩線制投入式液位計由一個內置毛細軟管的特殊導氣電纜、一個抗壓接頭和一個探頭組成。投入式液位計的探頭構造是一個不銹鋼筒芯,底部帶有膜片,并由一個帶孔的塑料外殼罩住。液位測量實際上就是在測探頭上的液體靜壓與實際大氣壓之差,然后再由陶瓷傳感器(附著在不銹鋼薄膜上)和電子元件將該壓差轉換成4~20mA輸出信號。
