        蒸汽流量計冷凝罐的作用

        發布時間:2023-10-23 09:59:47??點擊次數:4346次

        在用差壓式流量計測量蒸汽流量時,有時候會發現兩個冷凝罐一個燙一個冷,對流量測量結果有何影響?回答這個問題*先要知道冷凝罐的作用。

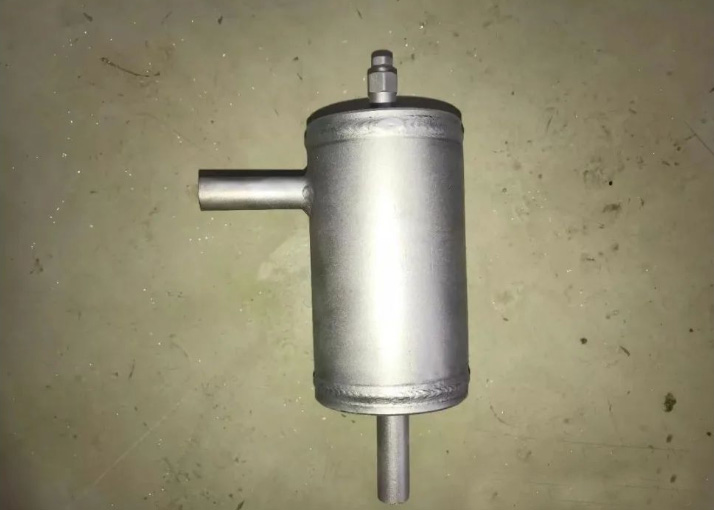

        1、冷凝罐的用途

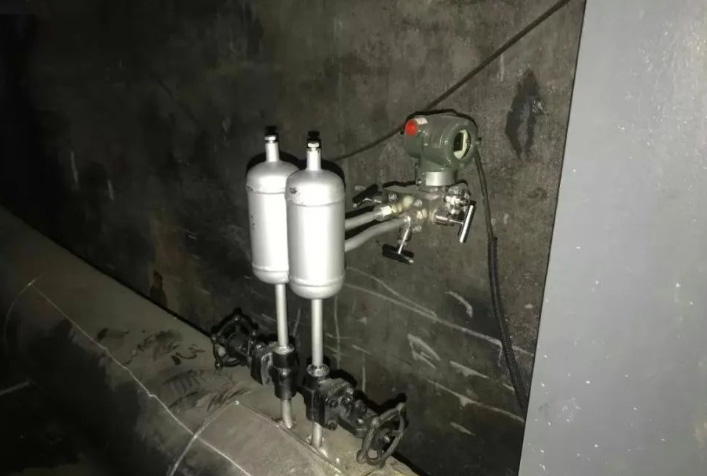

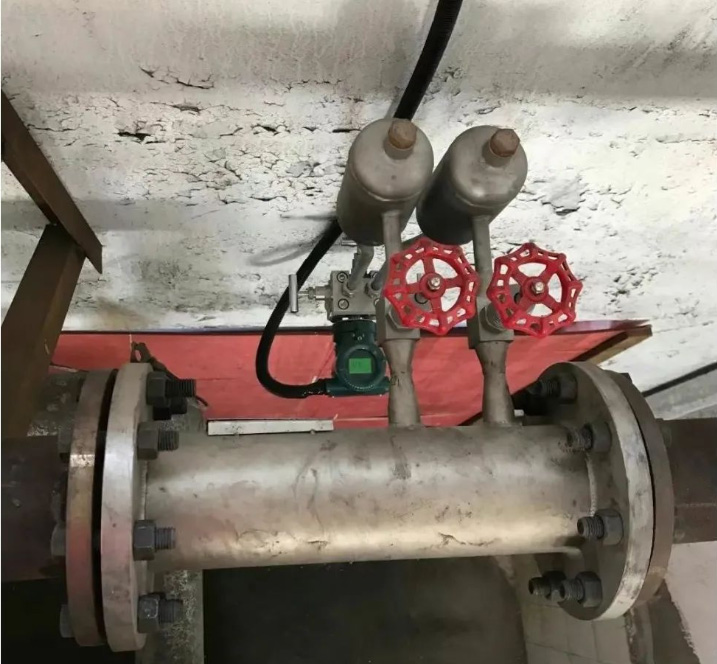

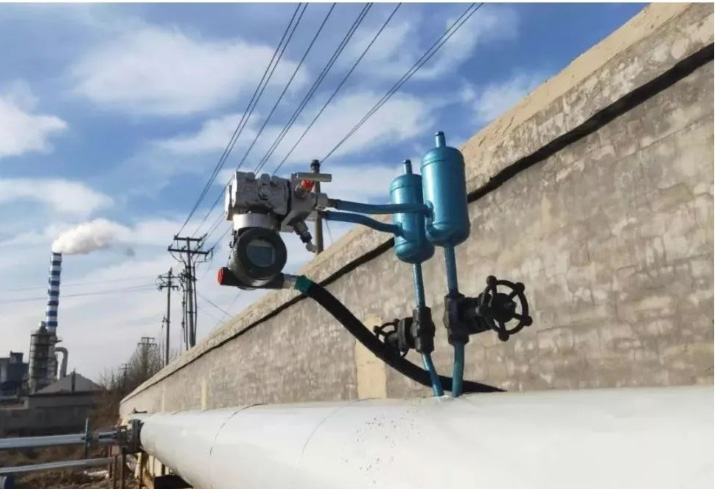

        在用差壓式蒸汽流量計測量蒸汽流量時,通常要設置兩個冷凝罐,其作用有兩個:

        ①將蒸汽差壓信號轉換成凝結水的差壓信號,以防蒸汽直接進入差壓變送器高低壓室,燙壞儀表。

        ②當差壓變送器膜盒面積較大時,差壓變化引起膜盒相應位移,從而從冷凝罐內吸入凝結水,由于冷凝罐截面積較大,所以差壓信號變化時,罐內的液位降低得不明顯,從而有利于改善動態特性。

        在一個冷凝罐內凝結水液位降低的同時,另一個冷凝罐內凝結水液位相應有所升高,但因能及時從溢流口返回母管,所以對動態誤差無明顯影響。




        2、兩個冷凝罐內液位高度相等是差壓信號不失真?zhèn)鬟f的關鍵

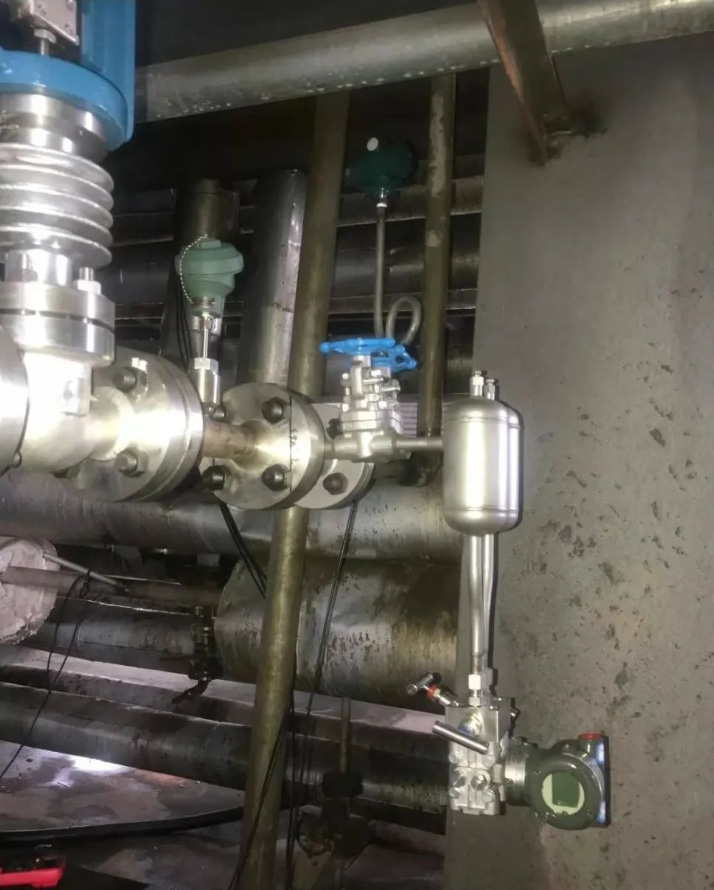

        配置和安裝合理的差壓裝置正常工作時,蒸汽從母管經導壓管流入冷凝罐,放出熱量后變成凝結水,罐中液位高于溢流口后,自動返回母管,從而使得兩個罐中的凝結水液位高度相等。




        3、兩個冷凝罐為什么會一個燙一個冷

        冷凝罐上部是蒸汽,經導壓管與母管內的蒸汽相通。由于蒸汽密度小,所以,冷凝罐溢流口的高度即使比取壓口高很多,罐中汽相壓力也與母管取壓口處一致。冷凝罐工作在這樣的狀態,其上部是燙的。

        如果發現兩個冷凝罐中的一個是冷的,罐的上部必定不是蒸汽。造成冷凝罐上部不是蒸汽,或者說蒸汽到不了罐的上部,原因有多種:

        ①導壓管堵

        ②根部閥堵

        ③溢流口高度比取壓口低

        ④在取壓口和冷凝罐之間存在液封

        不管是哪一種原因,都將使差壓變送器接收到的差壓與節流件送出的差壓不相等,引起流量測量誤差。


        4、排除冷凝罐凝結水的方法

        排除冷凝罐凝結水的常用方法有:

        ①冷凝罐溢流口高度比取壓口略高一些,例如10mm。這時,如果根部閥為閘閥或球閥,則蒸汽在導壓管截面的上部順暢地從母管流向冷凝罐,凝結水在導壓管截面的下部從冷凝罐順暢地流回母管,互不干擾,這樣,流量計的零位才能穩定,趨勢記錄曲線才會細而平滑。

        ②在冷凝罐與取壓口之間不允許有液封存在。

        ③導壓管內徑不宜太小,一般要求內徑≥10mm,閘閥或球閥的公稱通徑也要大于或等于10mm。

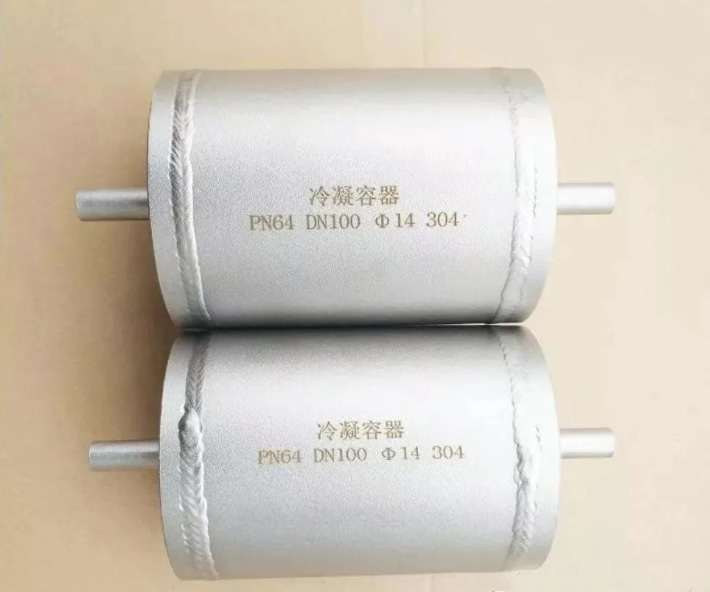

        關于冷凝罐容積的大小,有人做過分析和研究。由于差壓變送器膜盒的面積做得越來越小,位移也可忽略不計,所以上述的冷凝罐的*二個作用已變得可有可無。

        有一些公司的產品中索性取消冷凝罐,只要開表投運時按照儀表說明書要求謹慎操作,差壓變送器也不會燙壞,也不會引入明顯的流量測量動態誤差。
