        雷達液位計現場調試方法

        發布時間:2023-11-08 09:32:36??點擊次數:1230次

        一、雷達液位計工作原理

        雷達液位計的工作原理類似于雷達系統,也被稱為無線電波反射原理。當雷達液位計發射電磁波后,電磁波會被液位表面反射,一部分電磁波會被反射回來,另一部分則會穿透液面。這些反射回來的電磁波被接收器接收到,并通過發射器和接收器的相對位置計算出液位高度。

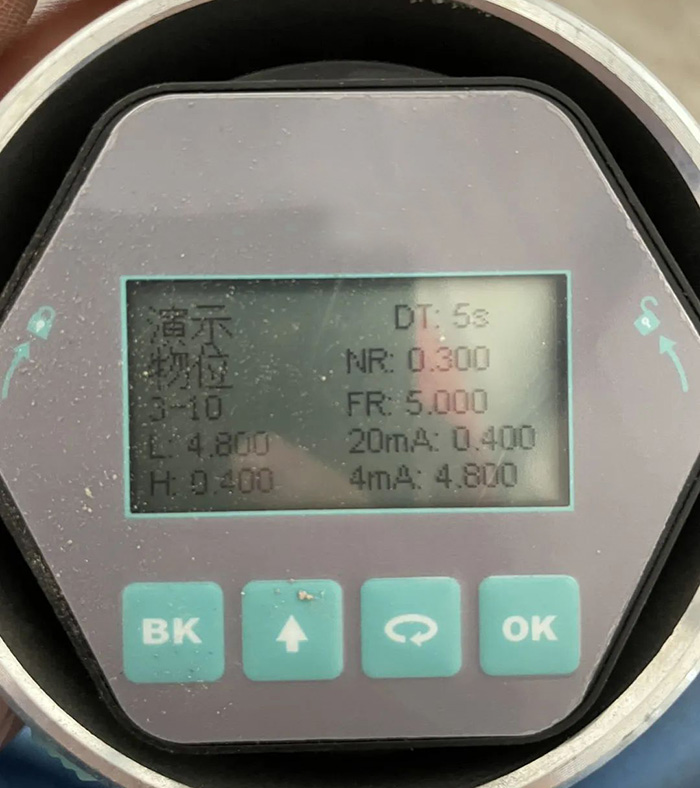

        二、基本參數設置

        1、打開表蓋,按“Ok”進入設置菜單。


        2、選中“基本設置”,按“OK”進入基本設置。


        3、應用類型根據實際測量介質選擇,本案例中為測量水槽液位,所以選擇“液體”。

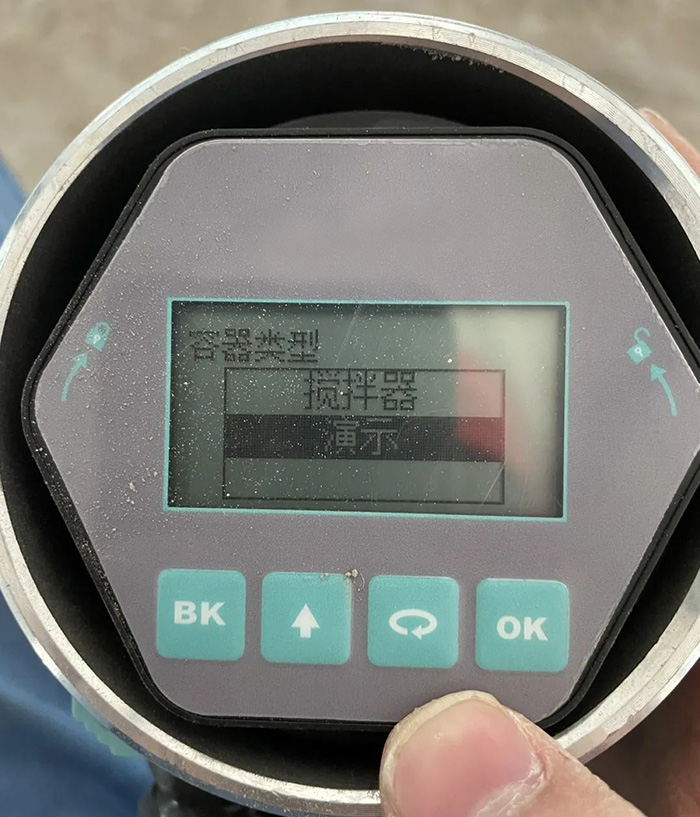

        4、容器類型選擇“演示”,演示的響應速度*快。也可根據實際容器選擇。

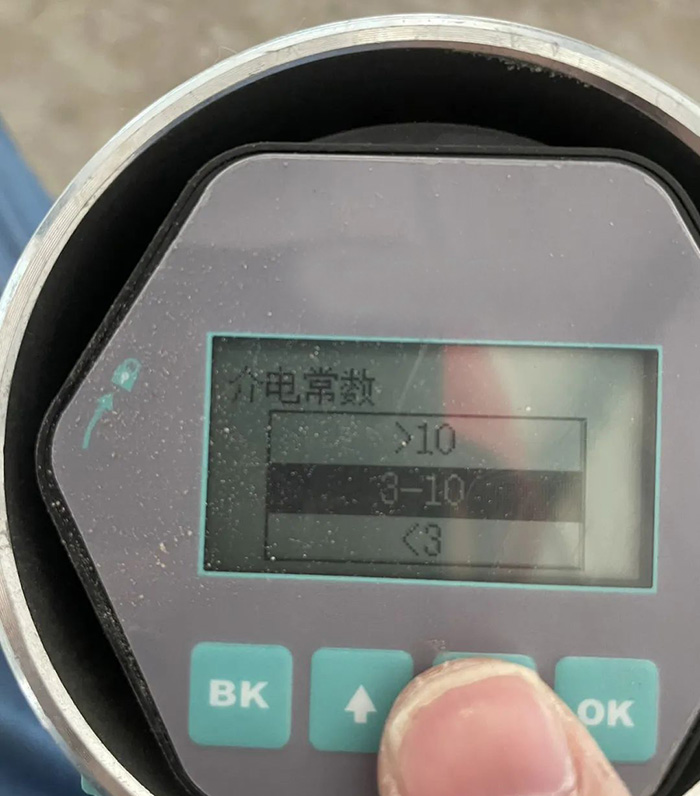

        5、設置測量介質的介電常數。


        6、設置高低位。


        7、盲區設定0.3m。


        8、量程設定5.0m。

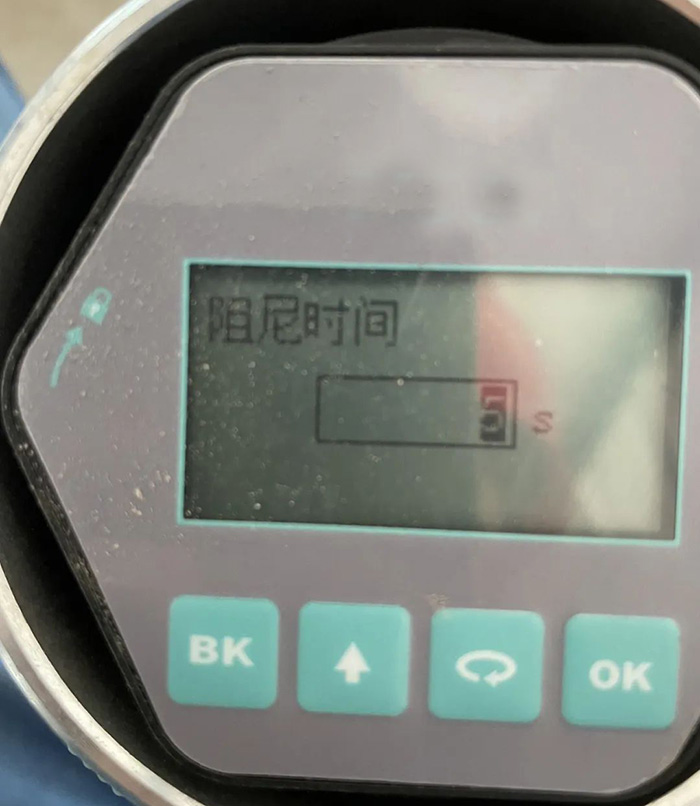

        9、阻尼時間設置為5s。

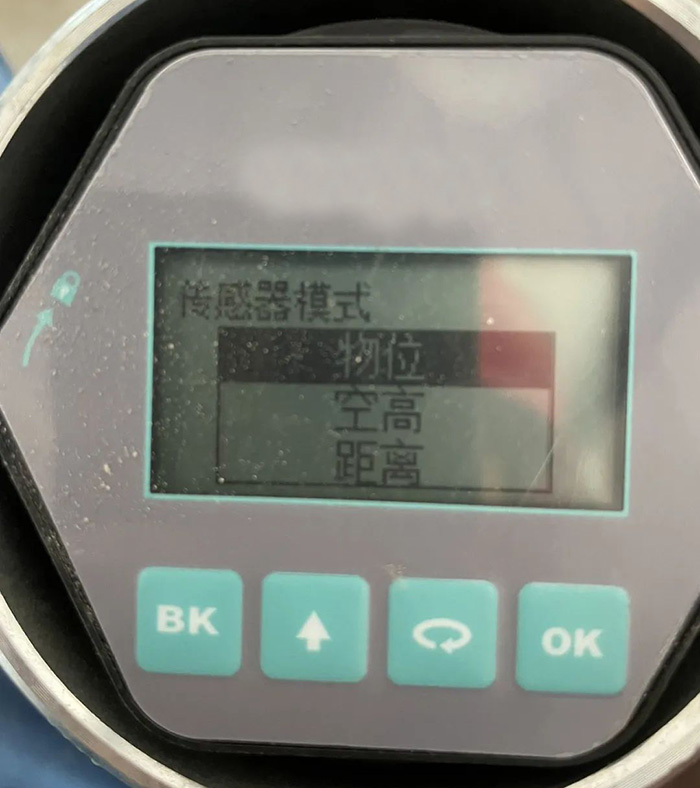

        10、傳感器模式設置為“物位”。



        三、專業設置

        1、在菜單設置頁面,選擇“專業設置”。


        2、選擇“虛假回波學習”。


        3、虛假回波模式,選擇“選擇區域”。


        4、“虛假回波區域”數據不變,直接按“Ok”進入下一步。

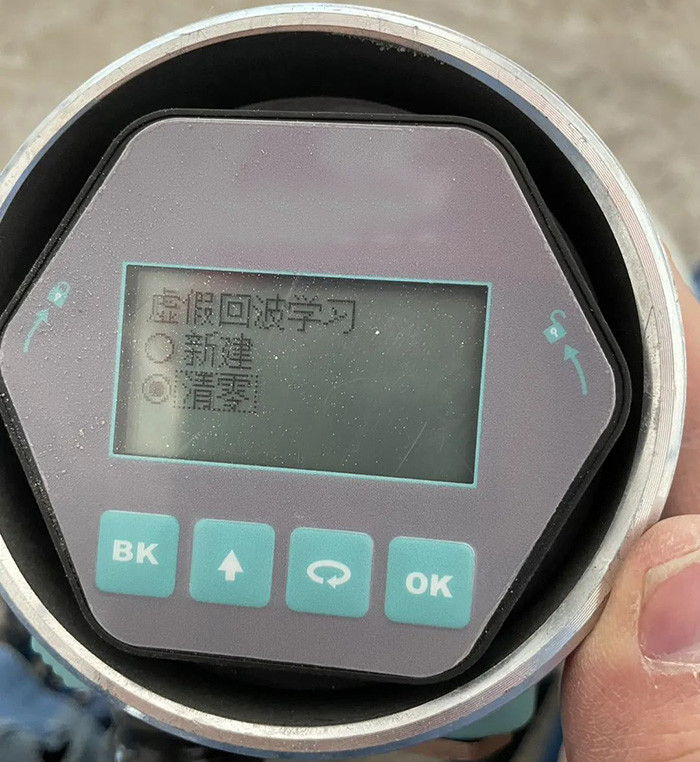

        5、進入“虛假回波學習”頁面,選中“清零”,按“OK”進行,顯示OK即清零完畢。


        6、選中“新建”,按“OK”新建虛假回波,顯示OK,即新建成功。


        7、按“BK”,即back返回至顯示頁面。



        四、其他功能介紹

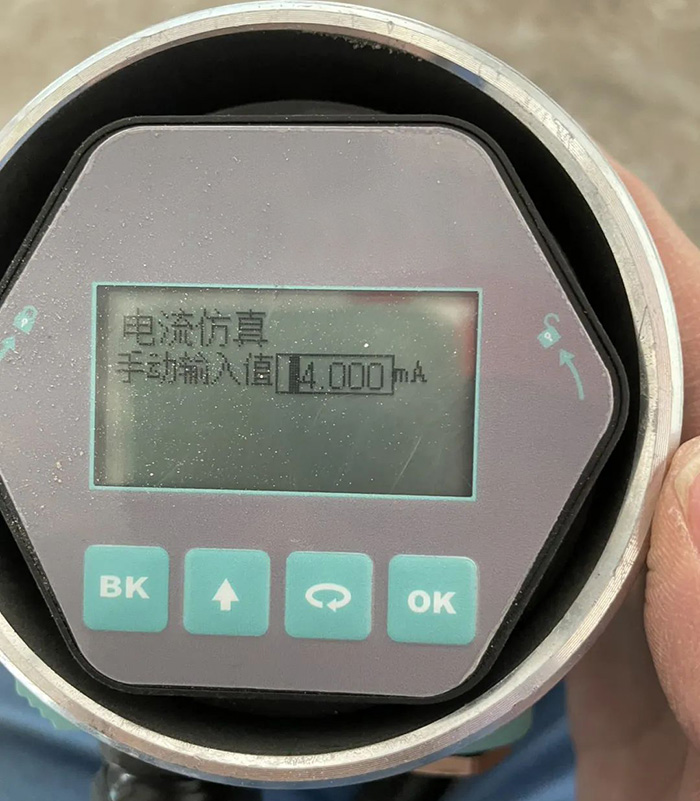

        1、儀表模擬仿真:在“專業設置”中選擇“電流仿真”,即可進行4-20mA電流輸出模擬。



        2、通訊功能:Modbus通訊、Hart通訊相關參數設置在“總線地址”中設置。
