        電磁流量計對安裝位置有何要求

        發布時間:2023-11-14 09:31:32??點擊次數:1512次

        一、電磁流量計安裝注意事項:

        電磁流量計的安裝方向沒有嚴格要求。通常,它可以是水平,垂直或傾斜的,沒有限制。但是必須提注意的是,為了確保管道中充滿了被測介質,即“滿管”狀態,建議垂直安裝,介質是從下往上流動,特別是對于液固 兩相流體,必須垂直安裝。如果只允許在現場水平安裝,則必須確保兩個電*在同一水平面上,并且電*的軸必須近似水平,因為底部的電*很容易被沉積物覆蓋,頂部的電*很容易被液體中偶爾會出現氣泡,擦拭電*,覆蓋電*表面,從而導致使輸出信號出現波動。


        二、電磁流量計正確安裝示意圖:

        1、水平和垂直流向時,電磁流量計應安裝在水平管道較低處和垂直向上處,避免安裝在管道的zui高點和垂直向下處;


        2、傾斜流向時,電磁流量計應安裝在管道上升處;


        3、在開口排放管道時,電磁流量計應安裝在管道的較低處;


        4、若管道落差超過5m時,在電磁流量計的下游應安裝排氣閥;


        5、管道上的控制閥和切斷閥應安裝在電磁流量計的下游,而不應安裝在傳感器上游;


        6、電磁流量計不能安裝在泵的進口處,應安裝在泵的出口處;

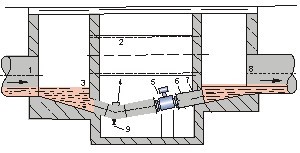

        7、在測量井內安裝電磁流量計的方式;


        圖備注:1.入口2.溢流管3.入口柵4.清洗孔5.流量計6.短管7.出口8.排放閥

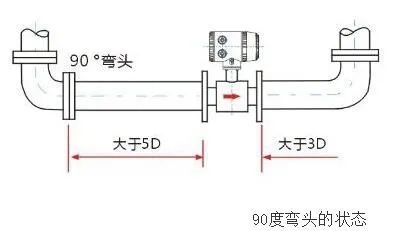

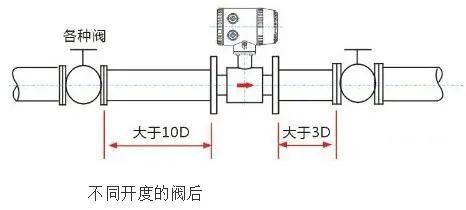

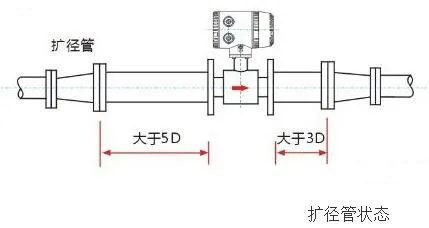

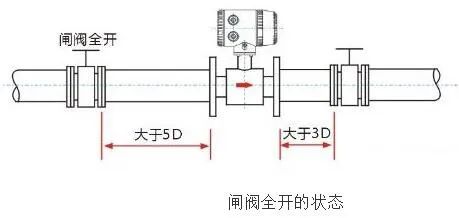

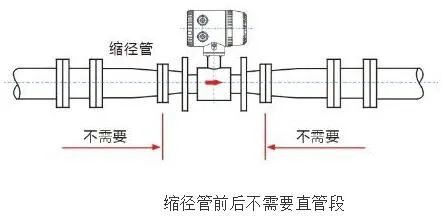

        三、電磁流量計安裝直管段要求示意圖:
