        旋進旋渦流量計直管段要求

        發布時間:2023-12-21 09:02:47??點擊次數:1067次

        旋進旋渦流量計適用于石油、化工、航空航天、科研部門、化工產業等領域中的氣體測量,可用于天然氣、煤氣、丙烷、空氣、氨氣等氣體的測量和計量,用于用戶之間的貿易計量以及工業生產之間的過程控制。


        1)旋進旋渦流量計的安裝

        ●流量計安裝時,嚴禁在其進出口法蘭處直接進行電焊,以免燒壞流量計內部零件;

        ●對于新安裝或檢修后的管道務必進行清掃,去除管道中的雜物后方能安裝流量計;

        ●流量計應安裝在便于維修,無強電磁場干擾,無強烈機械振動以及熱輻射影響的場所;

        ●流量計不宜用在流量頻繁中斷和有強烈脈動流或壓力脈動的場合;

        ●流量計室外安裝時,上部應有 遮蓋物,以防雨水浸入和烈日曝曬影響流量計使用壽命;

        ●流量計可任意角度安裝,流體的流向應與流量計.上標識的流向-致;

        ●在管道施工中,應考慮安裝伸縮管或波紋管,以免對流量計造成嚴重的拉伸或斷裂;

        ●流量計應與管道同軸安裝,并防止密封片和黃油進入管道內腔;

        ●采用外電源時,流量計必須有可靠接地,不得與強電系統共用地線,在管道安裝或檢修時,不得把電焊系統的地線與流量計搭接;

        ●為了不影響流體正常輸送和便于維護,要求按圖所示安裝旁通管道,并保證前≥3DN,后≥1DN的直管段。



        2)直管段要求

        根據旋進旋渦流量計的工作原理和流量計對上、下游直管段要求,對各種上游阻力件,建議采用如下所列的前后直管段長度,且保持直管段內壁光滑平直。

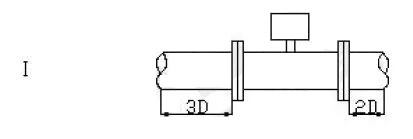

        保證其上游側的直管段長度至少カ3D,其下游側的直管段長度至少カ2D。示意圖見l。(D:旋進旋渦流量計的公稱通徑)

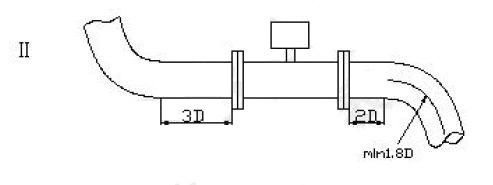

        対于彎管,要保證其上游側的直管段長度至少為3D,其下游側的直管段長度至少為2D。示意圖見ll。


        縮管:

        対于縮管,要保證其上游側的直管段長度至少為3D,其下游側的直管段長度至少為2D.示意圖見W。


        抗管:

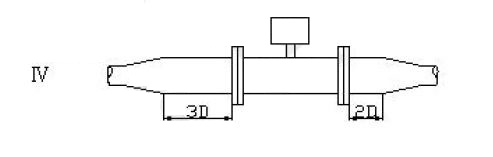

        対于折管,要保證其上游側的直管段長度至少為3D,其下游側的直管段長度至少為2D.示意圖見Ⅳ。


        閥門:

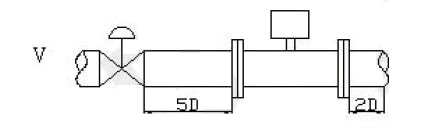

        如果上游側有閥門,那么要保證其上游側的直管段長度至少為5D,其下游側的直管段長度至少為2D.示意圖見V。



        旋進旋渦流量計安裝注意事項

        1.傳感器按流向標志可在垂直、水平或任意傾斜位置上安裝;

        2.當管線較長或距離振動源較近時,應在流量計的上、下游安裝支撐,以消除管線振動的影響;

        3.傳感器的安裝地點應有足夠的空間,以便于流量計的檢查和維修,并應滿足流量計的環境要求;

        4.應避免外界強磁場的干擾;

        5.在室外安裝使用時,應有遮蓋物,避免烈日曝曬與雨水浸蝕,影響儀表使用壽命;

        6.管線試壓時,應注意智能型流量計所配置壓力傳感器的壓力測量范圍,以免過壓損壞壓力傳感器;

        7.應注意安裝應力的影響,安裝流量計上游和下游管道應同軸,否則會產生剪切應力。安裝流量計的位置應考慮密封墊片的厚度,或在下游安裝-個彈性伸縮節;

        8.安裝流量計之前應先清除管道中的焊渣等雜物;

        9.投入運行時,應緩慢開啟流量計上、下游閥門,以免瞬間氣流過急而沖壞起旋器;

        10.當流量計需要有信號遠傳時,應嚴格按“工作電源”要求接入外電源(8~ 24) VDC,嚴禁在信號輸出口直接接入220VAC或380VAC電源;

        11.用戶不得自行更改防爆系統的接線方式和任意擰動各個輸出引線接頭;

        12.流量計運行時,不允許隨意打開后蓋改動儀表參數,否則影響流量計的正常工作;

        13.定時檢查流量計法蘭處的泄漏情況。
