        靶式流量計的工作原理

        發布時間:2023-12-26 10:42:03??點擊次數:1126次

        靶式流量計是差壓流量計的一個品種,它在工業上的開發應用已有數十年的歷史。我國于20世紀70年代開發電動、氣動靶式流量變送器它是電動、氣動單元組合儀表的檢測儀表。由于當時力轉換器直接采用差壓變送器的力平衡機構,這種流量計使用時不免帶來力平衡機構本身所造成的諸多缺陷,如零位易漂移,測量精確度低,杠桿機構可靠性差等。由于力平衡機構性能不佳的拖累,靶式流量計本身的許多優點亦未能得到有效的發揮,至今用戶對舊靶式流量計的不良印象仍未消除。


        新型靶式流量計的力轉換器采用應變式力轉換器,它完全消除了上述力平衡機構的缺點,新型靶式流量計還把微電子技術和計算機技術應用到信號轉換器和顯示部分,流量計具有一系列優點,相信今后在眾多流量計中發揮重要的作用。


        靶式流量計工作原理

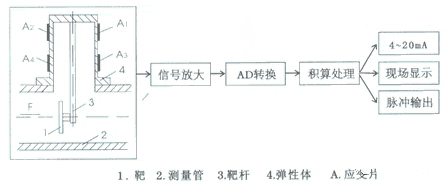

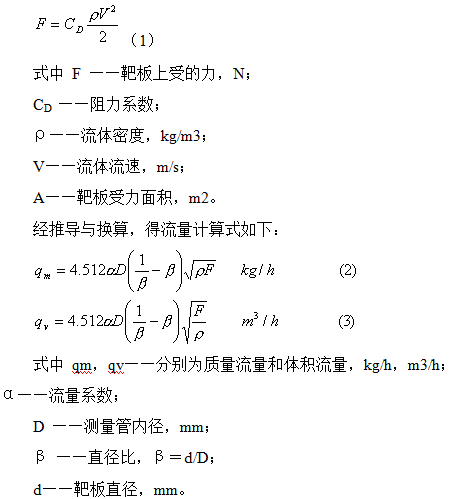

        靶式流量計的原理簡圖如圖1所示。在測量管(儀表表體)中心同軸放置一塊園形靶板,當流體沖擊靶板時,靶板上受到一個力F,它與流速V,介質密度ρ和靶板受力面積A之間關系式如式(1)所示。


        其余符號同上。

        靶板受力經力轉換器轉換成電信號,經前置放大,AD轉換及計算機處理后,可得到相應的流量和總量。如圖1所示。



        結構形式

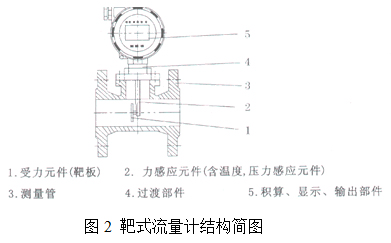

        靶式流量計結構簡圖如圖2所示它由檢測裝置,力轉換器,信號處理和顯示儀幾部分組成。檢測裝置包括測量管和靶板,力轉換器為應變計式傳感器,信號處理和顯示儀可以就地直讀顯示或遠距標準信號傳輸?shù)取0惺搅髁坑?jì)的結構形式可分為管道式,夾裝式和插入式等,各類結構形式還可分為一體式和分離式二種。一體式為現場直讀顯示,而分離式則把數碼顯示儀與檢測裝置分離(一般不超過100m)。
