        金屬管轉子流量計的安裝要求

        發布時間:2024-01-05 09:06:37??點擊次數:1099次

        金屬管轉子流量計是工業自動化過程控制中常用的一種面積流量測量儀表。它具有體積小,檢測范圍大,使用方便等特點。它可用來測量液體、氣體以及蒸汽的流量,特別適宜低流速小流量的介質流量測量。

        金屬管轉子流量計主要有三大部分組成:1.測量管體;2.錐形浮子;3.指示器。浮子的位移量與流量大小成正比,通過磁耦合系統,以不接觸方式,將浮子位移量傳給指示器指出流量大小。也可配合不同的轉換器,將流量值轉換成標準的電遠傳信號如4-20mA。實現距離遠傳顯示、記錄、積算和控制等功能。

        1、直管段要求:前100mm+5D(D為管道內徑),后250mm

        2、流量計安裝時要保證測量管的垂直度優于5%,且應加裝旁路

        3、介質中含有鐵磁性物質,應在流量計前安裝磁過濾器

        4、控制閥,應安裝在流量計的下游

        5、安裝流量計前,應進行管道內焊渣吹掃

        6、安裝時,取出流量計中的止動元件

        7、使用時,要緩慢開啟控制閥門,避免沖擊損壞流量計

        8、安裝方法:

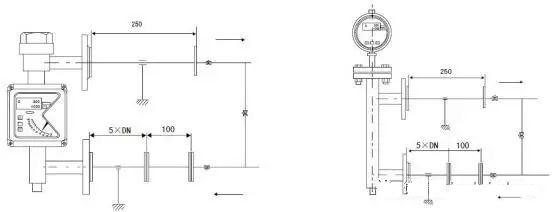

        1)下進上出安裝圖

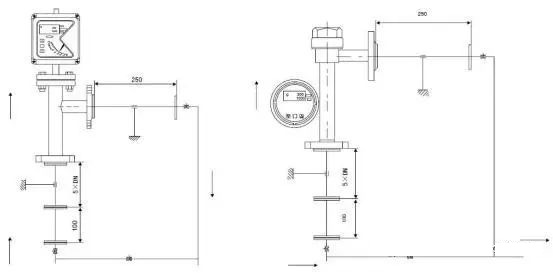

        2)下進上橫出安裝圖

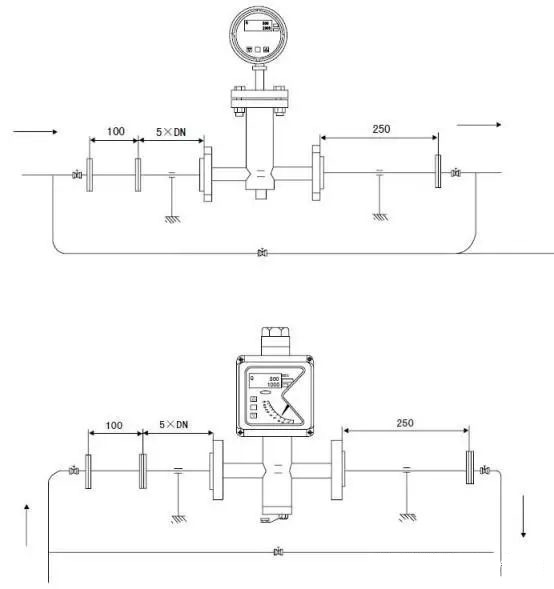

        3)下橫進上橫出安裝圖


        4)左進右出安裝圖
