        水流量表怎么接線

        發布時間:2021-11-09 10:10:31??點擊次數:2783次

        水流量表有一體式水流量表和分體式水流量表兩種,這兩種水流量表接線圖差別很大,請在使用時嚴格按照儀表提供的接線圖接線,才能保證儀表正常工作:

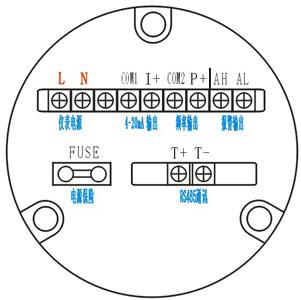

        1、一體式水流量表接線圖如下圖所示


        一體式水流量表端子符號說明:

        ①儀表電源:AC220V火線接“L”端子,零線接“N”端子。

        ②輸出信號:水流量表為4-20mA信號輸出時正*接“I+”端子,負*接“COM1”端子;水流量表為頻率信號輸出時正*接“P+”端子,負*接“COM2”端子。

        ③報警輸出:上限報警輸出接“AH”端子,報警地接“COM2”端子;下限報警輸出接“AL”端子,報警地接“COM2”端子。

        ④FUSE:儀表電源保險絲(1A)。

        ⑤RS485通訊:RS485通訊接“T+”和“T-”端子

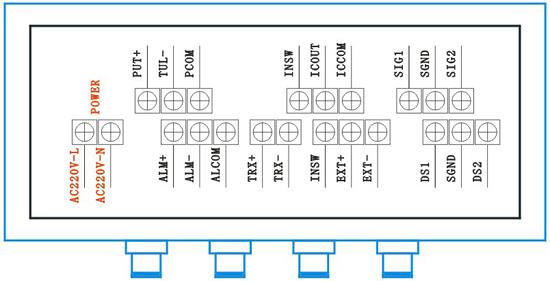

        2、分體式水流量表接線圖如下圖所示


        分體式水流量表端子符號說明:

        ①儀表電源:AC220V火線接“L”端子,零線接“N”端子。

        ②輸出信號:水流量表為4-20mA信號輸出時正*接“ICOUT”端子,負*接“ICOM”端子,“INSW”端子不接線;水流量表為頻率/頻率信號輸出時正*接“PUL+”端子,負*接“PCOM”端子。

        ③報警輸出:上限報警輸出接“ALM+”端子,報警地接“ALCOM”端子;下限報警輸出接“ALM-”端子,報警地接“ALCOM”端子。

        ④勵磁線圈:接傳感器勵磁線圈接“EXT+”和“EXT-”端子,“INSW”端子不接線。

        ⑤傳感器信號:“DS1”和“DS2”接傳感器信號線,“SGND”接外屏蔽線。

        ⑥信號電*:“SIG1”和“SIG2”接傳感器信號電*,“SGND”接外屏蔽線。

        ⑦RS485通訊:RS485通訊接“TSR+”和“TSR-”端子。


        分體式水流量表信號線、勵磁線、電源線等型號規格

        1、流量信號線

        分體型轉換器與傳感器配套使用時,流量信號傳輸電纜可以使用型號為RVVP 2×32/0.2的聚氯乙烯華濤金屬網屏蔽電纜。信號線與傳感器配套,通常由水流量表生產廠家提供。當被測電導率小于或長距離傳輸時,可以使用具有等電位屏蔽的雙芯雙重屏蔽信號電纜(例如:STT3200專用電纜或BTS型三重屏蔽信號電纜)。

        2、勵磁電流線

        勵磁電流線可采用而芯絕緣橡皮軟電纜線,建議型號為YHZ-2×1mm2。勵磁電流線的長度與信號電纜長度一致。勵磁電流線與傳感器配套通常由水流量表生產廠家提供。

        3、輸出與電源線

        所有輸出與電源線由用戶根據實際情況自備雙絞線,但請注意滿足負載電流的要求。
