        水流量表主要選型參數

        發布時間:2021-11-09 10:18:01??點擊次數:1994次

        水流量表的選型是儀表應用中非常重要的工作,據有關資料統計,水流量表在實際應用中有 2/3 的故障是儀表的錯誤選型和錯誤安裝造成的,請特別注意。具體注意事項如下:

        1.被測流體名稱和其化學性能。

        2.*大流量、*小流量和常用流量。推薦:常用流量應選擇在 1~3m/s 流速段內,如果不符,請用戶調整所選儀表的口徑規格。

        3.*高工作壓力。

        4.*高工作溫度、*低工作溫度。

        5.被測流體必須具備一定的導電性,導電率≥5μs/cm。

        6.*大流量和*小流量必須符合表 2-1 的數據。

        7.實際*高工作壓力必須小于流量計的額定工作壓力(見傳感器銘*)。

        8.*高工作溫度和*低工作溫度必須符合流量計規定的溫度要求(見傳感器銘*)。

        9.確定是否有負壓情況存在。

        10.電*和襯里材料的選擇應滿足流體介質的化學性能。

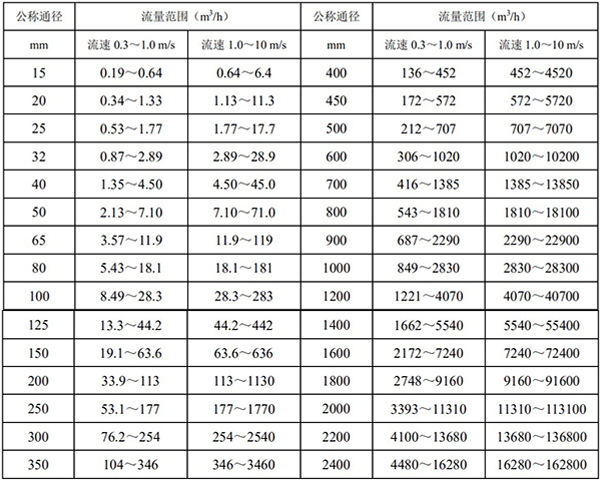

        1.1 公稱通徑與流量范圍

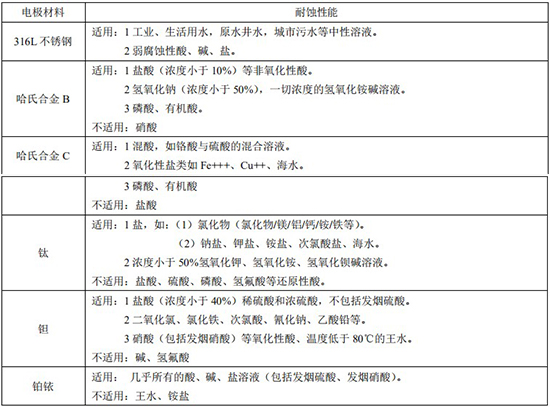

        1.2 電*材料的選擇



        1.3 襯里材料的選擇

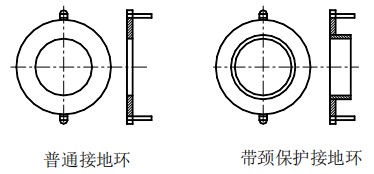

        1.4 接地環的選擇

        若與傳感器連接的管道是絕緣性,則推薦使用接地環或接地電*,若被測介質是磨損的,應選擇帶頸襯里保護接地環。

        聚四氟乙烯襯里的傳感器,安裝使用時建議配備接地環,其作用有二:一是保護襯里表面,二 是具有良好接地。



        1.5 外形和安裝尺寸,見表 2-4

        注:除表 2-4 標準連接尺寸和公稱壓力以外,可依據用戶要求,根據用戶實際安裝位置尺寸,管道公稱壓力進行非標準設計和制造。


        1.5.1 轉換器的結構和外形尺寸(詳見轉換器部分)

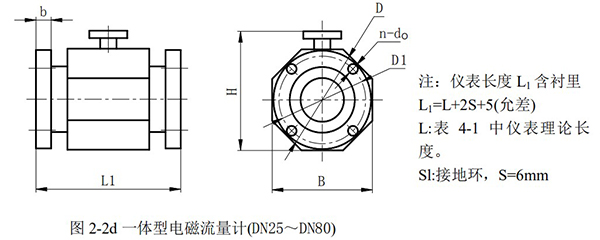

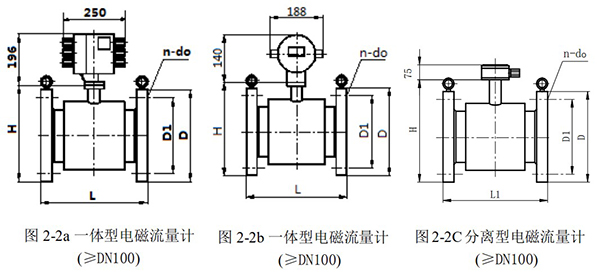

        1.5.2 水流量表(含傳感器)外形及連接尺寸(見圖 2-2,表 2-4)

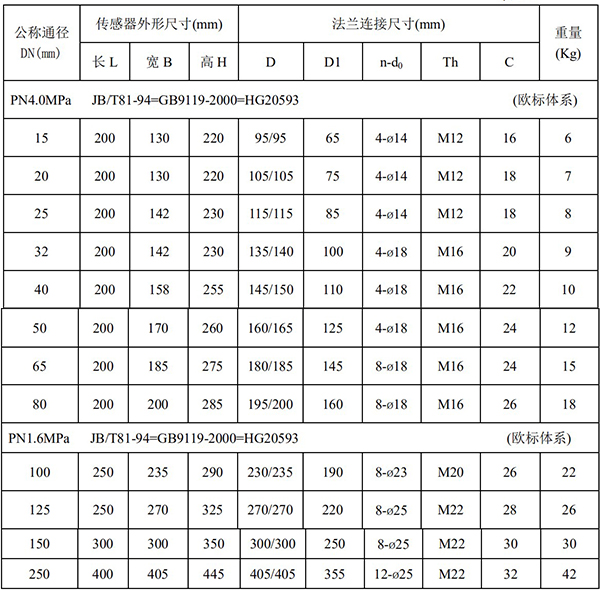

        常用規格水流量表外形尺寸和法蘭連接尺寸


        常用規格水流量表外形尺寸和法蘭連接尺寸
