        渦街流量計安裝要求及注意事項

        發布時間:2023-04-11 10:49:52??點擊次數:1439次

        一、渦街流量計安裝環境要求:

        1. 盡可能避開強電設備、高頻設備、強開關電源設備。儀表的供電電源盡可能與這些設備分離。

        2. 避開高溫熱源和輻射源的直接影響。若必須安裝,須有隔熱通風措施。

        3. 避開高濕環境和強腐蝕氣體環境。若必須安裝,須有通風措施。

        4. 渦街流量儀表應盡量避免安裝在振動較強的管道上。若必須安裝,須在其上下游2D處加設管道緊固裝置,并加防振墊,加強抗振效果。

        5. 儀表*好安裝在室內,安裝在室外應注意防水,特別注意在電氣接口處應將電纜線彎成U形,避免水順著電纜線進入放大器殼內。

        6. 儀表安裝點周圍應該留有較充裕的空間,以便安裝接線和定期維護。


        二、儀表管道安裝要求:

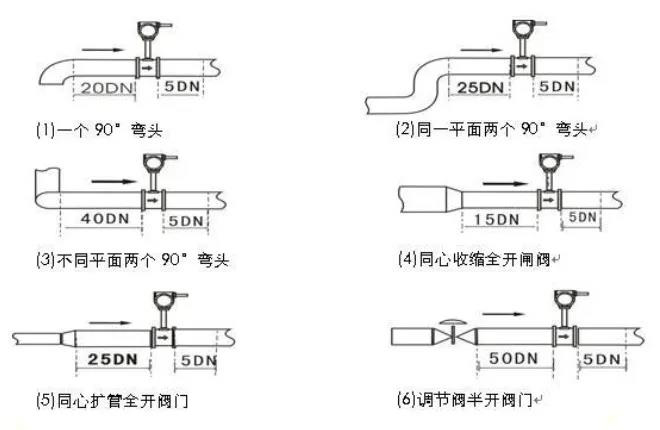

        1. 渦街流量計對安裝點的上下游直管段有一定要求,否則會影響介質在管道中的流場,影響儀表的測量精度。儀表的上下游直管段長度要求見圖


        注:調節閥盡可能不安裝在渦街流量儀表的上游,而應安裝在渦街流量儀表的下游10D處。

        2. 上、下游配管內徑應相同。如有差異,則配管內徑Dp與渦街儀表表體內徑Db,應滿足以下關系0.98Db≤Dp≤1.05Db上、下游配管應與流量儀表表體內徑同心,它們之間的不同軸度應小于0.05Db。

        3. 儀表與法蘭之間的密封墊,在安裝時不能凸入管內,其內徑應比表體內徑大1-2mm。


        三、渦街流量計的安裝步驟


        1.按開口盡寸的要求在管道上進行開口,具使開口的位置滿足直管段的要求。

        2.將連接上法蘭的整套流量計放入開好口的管道中。

        3.對兩片法蘭兩邊實行點焊定位。將流量計拆下,將法蘭按要求焊接好,并清理管道內所有凸出部分。

        4.在法蘭的內槽內裝上與管道通徑相同的密封墊圈,將流量計裝入法蘭中間,并使流量計的流向標與流體方向相同,然后用螺栓連接好。


        四、流量計在水平管道上的安裝:

        測量氣體流量時,若被測氣體含有少量的液體,流量計應安裝在管線的較高處。

        測量液體時,若被測液體中含有少量的氣體,流量計應安裝在管線的較低處。


        五、流量計在垂直管道的安裝:

        測量氣體時,流量計可以安裝在垂直管道上,流向不限。 若被測氣體中含有少量的液體,氣體流量應由下向上。

        測量液體流向時,液體流向應由下向上。


        六、渦街流量計安裝中應注意的事項:

        1.流量計的安裝必須按要求進行,避免因安裝不當對儀表造成損傷,以及影響計量精度.

        2.流量計應盡量避免安裝在架空較長的管道上,由于管道的下垂容易造成流量計與法蘭間的密封泄漏.若必須安裝時,須在流量計的上下游2D處分別設置管道支撐點.

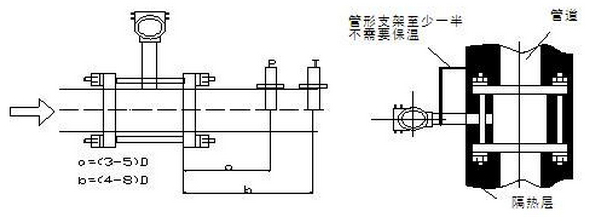

        如果被測量介質需要進行溫度壓力補償時(如蒸汽、壓縮空氣),則測壓點應在流量計下游約束~5D處,測溫點應在流量計流量下游4~8D處(如下圖所示)


        3.在測量蒸汽的管道中,為了防止轉換器溫度過高,儀表連接桿至少一半不要保溫(如上圖所示) 為了方便觀察和接線,流量計的表頭在原有的位置上可進行360度旋轉,在調整好位置后,把鎖緊螺母擰緊即可。如果流量計的表頭安裝方向朝下時,須用防水膠帶把瑣緊螺母纏繞密封好。

        4.母纏繞密封好。


        七、渦街流量計的維護:

        維護渦街流量計時需要注意以下三個方面:

        1.在維修渦街流量計時要注意保護好探頭體,不能隨便的對其拆卸,以免破壞探頭體或造成傳感器泄漏。

        2. 如果您用的是防爆型的渦街流量計,在維修現場禁止帶電維修和使用儀器儀表,使用的萬能表的電源也應控制在9VDC以內。

        3.由于平時測量的介質中帶污垢,所以要定期的對渦街流量計的傳感器進行清洗,保證其清潔探頭表面有光澤。
