        渦街流量計的分類有哪些

        發布時間:2023-08-12 10:56:49??點擊次數:979次

        渦街流量計是基于卡門渦街原理而研制的--種新型流量計。由于它具有其它流量計不可兼得的優點,已廣泛應用于各個領域。將在未來流量?jī)x表中占產導地位,渦街流量計適用于測量過熱蒸汽、飽和蒸汽、壓縮空氣一般氣體、水和液體的質量流量和體積流量。**凱銘儀表小編為大家介紹渦街流量計的組成及分類,供廣大用戶及網友參考學習。


        一 、組成

        由節可知,測量旋渦頻率就可實現流量測量。但是要實現旋渦頻率測量,必需解決以下幾方面問題:

        1、設計流量特性優良的發生體,在較寬的雷諾數范圍內,分離出強烈穩定的卡曼渦街;

        2、要選用符合流體性質和測量要求的檢測技術,設計檢測靈敏度高、測量范圍度寬的檢測元件;

        3、設計抗干擾能力強的信號處理電路

        以上三方面紕漏任何一個環節,都無法實現流量測量。由此可知,一臺完整的渦街流量計應由表體、發生體、檢測元件和信號轉換器四片面組成。如圖所畫的是法蘭型渦街流量計布局簡圖。下圖是法蘭夾裝型渦街流量計的表示圖。



        二、分類

        儀表的分類問題,站在不同角度有不同的分法。有的按布局分,有的按檢測方法分,也有的按用途分,渦街流量計也不例外,下面我們從不同角度來對渦街流量計進行分類。


        1、按連接方式分類

        按渦街流量計與管道的連接方式可以分成法蘭連接型和法蘭夾裝型。這兩種連接形式各有優點。法蘭連接型把儀表和連接法蘭作成一體,安裝方便,但對制造廠來說增加了機械加工量,特別是對不同的壓力等級,需要鑄造加工耐壓等級不同的法蘭。

        而法蘭夾裝型渦街流量計,兩端不帶笨重的法蘭,比較輕便。在保證密封面和機械強度滿足要求的前提下,只制造無法蘭的表體就可以了。用戶使用時,可根據工作壓力不同選用不同壓力等級的法蘭與之連接。


        2、按檢測技術分類

        按檢測技術不同,可以將渦街流量計分成熱敏式渦街流量計、超聲式渦街流量計、電容式渦街流量計、應力式渦街流量計、應變式渦街流量計、磁電(振動體)式渦街流量計、光電與光纖式渦街流量計以及其他檢測技術的渦街流量計。

        這一分類方法是當前制造廠家和用戶都比較習慣的分類方式,從名稱上就可以體現出渦街流量計的不同特點。


        3、按使用目的分類

        按使用目的不同、還可以將渦街流量計分成防爆型渦街流量計、高溫型渦街流量計、*低溫型渦街流量計、耐腐型渦街流量計、插入型渦街流量計以及質量型渦街流量計。

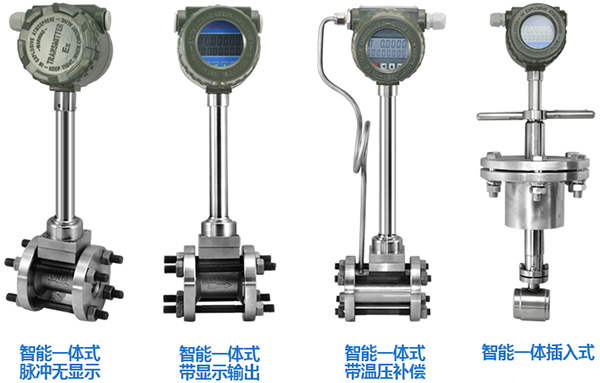

        4、按布局形式分類

        按布局形式可以將渦街流量計分成一體型和遠傳型。其中:

        一體型渦街流量計:把傳感器與轉換器(包括流量計較顯示單元)集中成一體。而遠傳型(或分離型)渦街流量計指的是儀表的傳與轉換器分離,適用于特殊工作條件,如高溫型渦街流量計。


        5、按儀表的功能分類

        按儀表的功能渦街流量計分成常規型和智能型。其中智能型渦街流量計是近幾年出現的新型流量計。它的出現是傳感器技術、數字技術和通訊技術快速發展的體現,這類儀表在布局方面進行了一體化設計,一臺儀表集信號檢測、信號處理與補償運算、顯示、通訊于一體;在測量方面,實現了多參數檢測;在功能方面,具備測量、補償、運算、自診斷、管理和通訊等多種功能。
