        渦街流量計無顯示原因與檢查處理

        發布時間:2023-05-29 10:00:00??點擊次數:1907次

        這種故障是指工藝有流量但渦街流量計沒有流量顯示值或顯示*小,通常是轉換器沒有信號輸出。渦街流量計自身原因有:電源故障,連接電纜故障;傳感器或轉換器電子元件損壞;工藝原因有:工藝管道內流量過小或沒有流量、工藝管道堵塞。


        渦街流量計顯示*小或無顯示按以下方法檢查和處理:

        ①先檢查渦街流量計供電是否正常,開關是否合上,熔絲是否熔斷。用萬用表測量各點電壓,DC24V 供電、250Ω負載電阻兩端的電壓、轉換器接線端子的電壓來判斷故障。供電正常,再檢查連接電纜及接線是否松動,接線端子有無氧化、腐蝕現象,必要時緊固螺釘。


        ②用HART 手操器測試渦街流量計,進行回路測試(loop test),觀察轉換器的輸出電流是否為4mA;進行脈沖輸出測試(pulse output test),觀察轉換器有無脈沖輸出,來判斷測量回路、流量積算儀是否正常。或者按HART 手操器快捷鍵“1,2,1,1”查看已發生的錯誤信息,對癥處理。


        ③新安裝或檢修更換的渦街流量計傳感器,應核對傳感器口徑及箭頭與流體方向是否一致,組態參數是否正確。向工藝詢問流量是否正常。如果工藝流量很小,流速很慢在傳感器內無旋渦產生,轉換器將輸出跟蹤流量的飽和電流,其下限值為3.9mA。渦街流量計有故障的報警輸出電流下限值為≤3.75mA。這為判斷是流量減小還是儀表故障提供了方便。


        ④使用時間較長的傳感器,應考慮旋渦發生體上是否污物附著太多或結垢,檢測元件損壞也會沒有輸出信號。這類故障只有拆下傳感器檢查,污物多或結垢可進行清洗。原來使用正常,突然沒有信號輸出,可能是傳感器內壁或旋渦發生體上有黏附物使流態紊亂,或者使傳感器的靈敏度大大下降,導致輸出信號不正常。


        ⑤懷疑傳感器有問題,先檢查傳感器同軸電纜是否有裂縫;然后用螺絲刀輕敲檢測元件頭部,流量積算儀的顯示如果有波動,說明檢測元件完好,檢測元件損壞將無法修復。


        ⑥渦街流量計檢測元件及轉換放大器的檢查方法


        a、檢測元件件的檢查

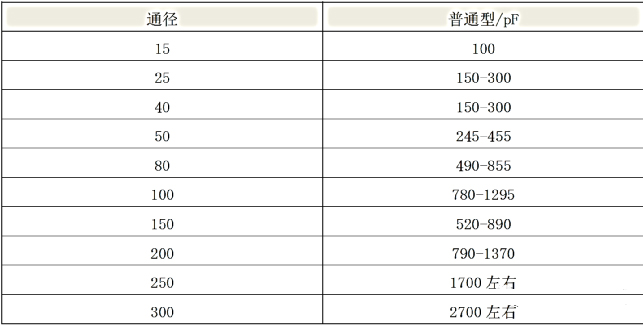

        渦街流量計常溫下電容參考值(±20%)

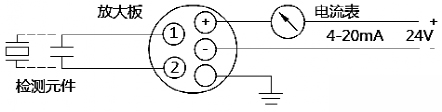

        電流輸出型渦街流量計檢測元件與轉換放大器的連接如圖3所示。圖中端子1、2與檢測元件相連,+、-端是放大器的輸出端子。懷疑電容檢測元件有問題時,可測量電容值來判斷是否損壞。表1是橫河DY 型渦街流量計在常溫下的電容參考值。測量紅、白兩引線間的電容值時不要用手接觸被測點,避免把人體的附加電容加入而造成誤判。


        渦街流量計脈沖輸出回路連接示意圖

        b、渦街流量計轉換放大器的檢查

        轉換放大器可用人體感應信號進行檢查,用手觸摸1 或2 端子,電流輸出型無信號時放大器輸出電流為4mA,用手觸摸1 或2 端子放大器輸出電流將大于4mA,說明放大器正常。

        脈沖輸出型,無信號時放大器P 的輸出電壓為23V 或0V,用手觸摸1 或2 端子,放大器輸出電壓為l1V 左右說明放大器正常。


        ⑦渦街流量計,可按圖5的流程進行檢查和處理。


        渦街流量計有流量無顯示的檢查及處理步驟
