        渦街流量計對直管段有什么要求

        發布時間:2023-07-03 11:13:56??點擊次數:1657次

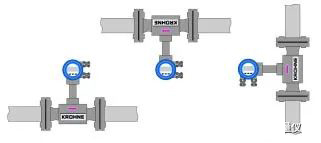

        1、*選安裝位置:水平管道上方;水平管道下方;垂直管道上方;

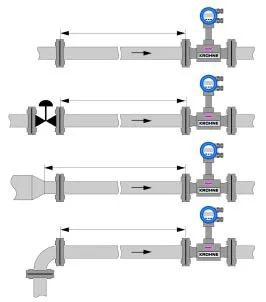

        2、渦街流量計一般入口直管段無干擾情況下要求≥20DN;調節閥后≥50DN;縮管后≥20DN;90°彎頭≥20DN;

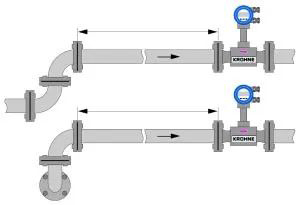

        3、兩個90°彎頭后≥30DN;兩個三維90°彎頭后≥40DN;



        4、如果安裝整流器,入口直管段長度可以縮短;

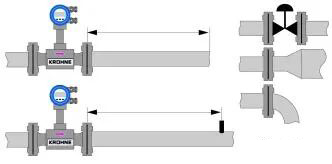

        5、出口直管段有調節閥、或者擴管、或者彎頭,這種情況下,測量點前≥5.....6DN;

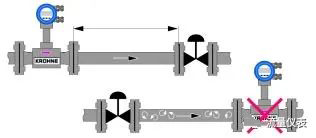

        6、帶調節閥的管道,儀表建議安裝在調節閥的上游;不建議直接安裝在調節閥的后面;



        7、不論是法蘭型還是夾持型連接,墊片內徑必須大于儀表內徑,墊片不能影響管道的有效面積;




        8、介質流向必須與流量計上流向箭頭方向一致,垂直管道需要安裝在下進上出的管道;


        9、泵或閥等引起的管道振動將造成流量測量偏差,嚴重時甚至影響儀表的正常測量,必要時請支撐管道或用軟管隔離;


        10、為便于安裝,管道與墻的距離應大于0.5米,若小于0.5米,請在安裝儀表之前接線;


        11、不要給儀表加隔熱層;


        12、為便于觀察,可轉動顯示板90°或180°,或轉動信號轉換器外殼90°或180°;


        13、確保單相流,在氣體、液體和蒸汽中不允許存在液滴、氣泡和固體顆粒;


        14、在測量蒸汽和壓縮空氣時,若干燥度小于95%,需要在儀表上游50D的地方安裝濕度分離器;


        15、氣體若有固體顆粒,請加裝過濾器或過濾網。
